智能加藥裝置產品說明及相關介紹？
0
PLC智能加氨自動調節裝置用于鍋爐給水鍋爐給水 PH 值的自動調節，使鍋爐給水 PH 值保持在一定范圍內而運行在狀態，從而防止因給水的 PH 值的失調造成鍋爐等熱力設備的酸堿腐蝕，使熱系統工作在狀態，延長熱力設備的使用壽命，保證熱力的設備長期穩定地安全運行。
1、PH 表為單片機的智能化儀表，電極為一體電極。
2、控制器為 PLC 可編程序控制器，具有靈活穩定的特點。
3、用戶可根據自己所有加藥泵類型選擇是否用變頻器。
4、控制方式為模糊控制。
5、節能30-50%
6、用氨量可節約20-30%
三、智能加藥裝置主要技術參數：
1、檢測儀表：酸度0-14PH，輸入電流4-20Ma。
2、樣水溫度：20-35℃
3、PLC可編程序控制器：S40M
4、加藥泵：根據系統壓力選型
5、用電要求：AC220/380V ± 10 50 ± 1Hz
6、環境溫度：小于45℃
四、智能加藥裝置工作原理：
為了滿足適時連續控制對象，該裝置采用閉環定植調節系統如圖所示：
樣水經冷卻器后冷卻溫度在 20-35℃ 之間。 PH 表檢測被測樣水的 PH 值，一方面以數字的方式顯示， 另一方面將其轉換為 4-20mA 的標準信號輸出至 PLC 可編程序控制器。PLC了編程序控制器將輸入信號與給定植比較，根據比較結果按一定的算法進行邏輯運算，并輸出相對應的 4-20mA 電流控制變頻器改變加藥泵電機的轉速，加藥泵電機的轉速的改變達到控制加藥量的要求，從而使被控制對象的參數運行在狀態。
該系統設有保護功能：當藥箱液位為低液位時，有低液位接點信號送至PLC，PLC將不啟動加藥泵。當加藥管道的壓力高時，有壓力高信號接點送至PLC，PLC 將不啟動藥泵。
（此二接點信號有用戶提供，或在訂貨時訂此二套儀表）
五、智能加藥裝置安裝要求：
1、加藥管的管口要逆流方向且管口插于介質管道中心線。加藥管子為10-15mm不繡鋼管，在管子端頭附件四周均勻開10個左右 2mm小孔，
2、樣管逆流插入介質管內直經3/4處，且在取樣管端的1/3-2/3內鉆數個直徑3mm小孔，以增加取樣的代表性。
3、加藥口與取樣口的距離10-15米為宜。
4、取樣點與 PH 表電極間樣水管路長度大于20米為宜。由于多數廠家機務設備已定型改起來不方便，為此在控制器的程序設計方案中對此情況已充分考慮。

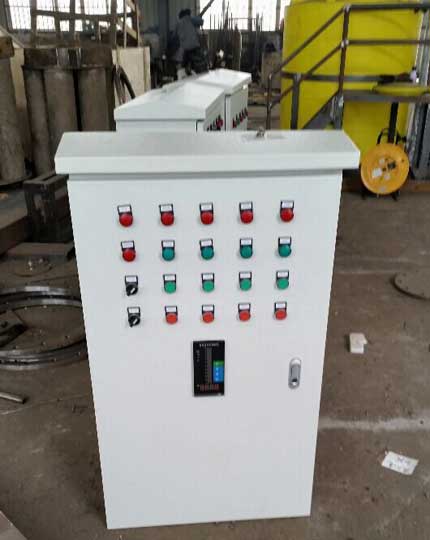

5、控制柜應選擇清潔明亮無腐蝕性氣體遠離強磁場的地方，溫度小于45度，濕度小于85% 。
6、溶藥箱安裝應使出藥口高于加藥泵的進藥口。
六、智能加藥裝置設備整定：
1、PH 表：根據其說明書要求對該表進行二點標定。將輸出電流-20mA對應量程設定為 8-10PH
2、變頻器：頻率滿量程設定為 50Hz
3、加藥泵：行程調節在50-70%
七、智能加藥裝置投放運行：
1、合上變頻器開關
2、合上儀表電源開關
3、按自動投入按紐系統投入自動運行
八、智能加藥裝置維護：
1、在手動工況下，定期 (1-4 周)對PH表進行二點標定。
2、根據 PH 表使用說明書定期更換 PH 電極（一般6-10月）
3、藥箱的液位應保證加藥泵不會打空泵。
4、定期檢查加藥泵的工作情況。
1、全套訂貨注明一套或二套是否需要一臺備用泵。
2、定控制柜須注明加藥泵是否是電磁泵。
3、用電機為動力加藥泵須注明電機是單相還是三相電機，同時注明電機的功率。
