在鍋爐給水處理過程中，除氧是非常關鍵的環節，氧是給水系統和鍋爐的主要腐蝕型物質，給水中的氧應當迅速得到清除，否則它會腐蝕鍋爐的給水系統部件。新型旋膜式除氧器（又稱膜式除氧器或水膜式除氧器）是一種新型熱力除氧器，主要作用是除去鍋爐給水中的氧氣，保證鍋爐用水的含氧量達到國家頒布標準（即低壓除氧器給水含氧量≤15цɡ/L，高壓除氧器給水含氧量≤515цɡ/L）。

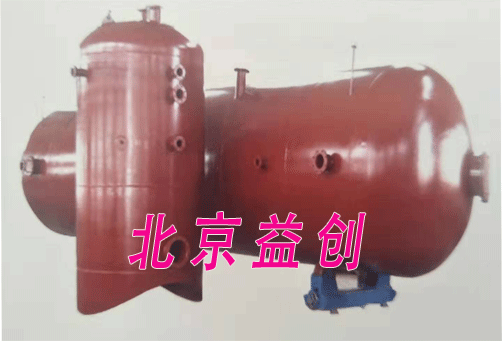

旋膜式除氧器主要由除氧塔頭、除氧水箱兩大件以及接管和外接件組成，其主要部件除氧器（除氧塔頭）是由外殼、新型旋膜器（起膜管）、淋水篦子、蓄熱填料液汽網等部件組成。下面向您著重介紹除氧塔頭的結構原理。 1.外殼：是由筒身和沖壓橢圓形封頭焊制成，中、小低壓除氧器配有一對法蘭聯接上下部，供裝配和檢修時使用，高壓除氧器留配有供檢修的人孔。
2.旋膜器組：由水室、汽室、旋膜管、凝結水接管、補充水接管和一次進汽接管組成。凝結水、化學補稅、經旋膜器呈螺旋狀按一定的角度噴出，形成水膜裙，并與一次加熱蒸汽接管引進的加熱蒸汽進行熱交換，形成了一次除氧，給水經過淋水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度2-3℃，并進行粗除氧。一般經此旋膜段可除去給水中含氧量的90-95%左右。
3.淋水篦子：是由數層交錯排列的角型鋼制作組成，經旋膜段粗除氧的給水在這里進行二次分配，呈均勻淋雨?duì)盥涞窖b在其下的液汽網上。
4.蓄熱填料液汽網：是由相互間隔的扁鋼帶及一個圓筒體，內裝一定高度特制的不銹鋼絲網組成，給水在這里與二次蒸汽充分接觸，加熱到飽和溫度并進行深度除氧。
5.水箱：除過氧的給水匯集到除氧器下部容器即水箱內，除氧水箱內裝有設計的強力換熱再沸騰裝置，該裝置具有強力換熱，迅速提升溫度，更深度除氧，減小水箱振動，降低口音等優點，提高了設備的使用壽命，保證了設備運行的安全可靠性。
新型旋膜式除氧器可用于定壓、滑壓等方式運行，并且具有運行穩定，除氧效率高，適應性能好等特點，適用于各類電力系統鍋爐、工業鍋爐給水及熱電廠補給水的除氧。證明具有以下優點： 1.除氧效率高，給水含氧量合格率.
2.運行穩定，無振動�？蛇m用于負壓?jiǎn)?dòng)、滑壓運行，減免了啟動和運行中的人工繁雜調節操作。
3.適應性能好，對水質、水溫要求不苛刻等優點外，而且可超出力50%左右運行，從而可取消前置加熱器，節約設備投資規模。
4.排汽量小于入口水量的0.1%，不需另加排氣冷卻器，優化了設備，降低了熱耗值，比同出力其他類型熱力除氧器少耗能1/3. 旋膜式除氧器型號、技術特性及配套參數
CY-新型旋膜式除氧器
型號 | 額定出力 | 水箱有效容積㎥ | 參數 | 設備凈重 |
GY-10 | 10t/h | 5㎥ | 工作溫度104℃ 工作壓力0.02MPa | 3600 |
GY-20 | 20t/h | 10㎥ | 4570 |
GY-35 | 35t/h | 15㎥ | 5355 |
GY-40 | 40t/h | 20㎥ | 6150 |
GY-50 | 50t/h | 22㎥ | 8250 |
GY-75 | 75t/h | 25㎥ | 9445 |
GY-85 | 85t/h | 35㎥ | 12200 |
GY-100 | 100t/h | 40㎥ | 14805 |
GY-130 | 130t/h | 45㎥ | 17250 |
GY-150 | 150t/h | 50㎥ | 18500 |
GY-180 | 180t/h | 60㎥ | 22300 |
GY-220 | 220t/h | 60㎥ | 23800 |
GY-300 | 300t/h | 75㎥ | 26548 |
注：可以代用戶設計任何規格除氧器，具體尺寸參數詳見設計圖紙 |
CYG-系列新型高壓除氧器
型號 | 額定出力 | 水箱有效容積 | 參數 | 設備凈重 |
GYG-150 | 150t/h | 45㎥ | 工作溫度158℃ 工作壓力0.5MPa | 19250 |
GYG-180 | 180t/h | 50㎥ | 21170 |
GYG-225 | 250t/h | 70㎥ | 26300 |
GYG-440 | 440t/h | 120㎥ | 42800 |
GYG-680 | 680t/h | 180㎥ | 61270 |
注：可以代用戶設計不同出力除氧器，滑運行除氧器按用戶提供滑壓參數設計。 |
新型旋膜高效除氧器整套供應的同時，我公司還承接對現有的淋水盤式除氧器、噴霧填料式除氧器等除氧設備進行技術改造工作。 根據我公司以往對全國各地區的發電廠、熱電廠、自動電廠除氧器實施技術改造證明，把淋水盤式除氧器、噴霧填料式除氧器改造成新型旋膜式除氧器是成功的，效果也很顯著。 優點如下：
1.改造費用低，是更換除氧頭造價的1/2左右。
2.改造進度快，易加工和安裝，200T/H以下出力的除氧器一般七天內完工。
3.運行穩定，無振動。
4.適應性好，對水質、水溫、水壓要求不苛刻。
